VARIO Flow ekstrakcione kabine

VARIO‑Flow ekstrakcione kabine

Kabine za ekstrakciju u koje se ulazi, namenjene industriji – izrađene po meri kao transfer kabine, kabine za uzorkovanje ili kabine za merenje.

U bliskoj saradnji sa vama kreiraju se VARIO‑Flow ekstrakcione kabine po meri koje ispunjavaju sve tehničke, bezbednosne i ergonomske zahteve vašeg projekta – od tačnih dimenzija do izbora odgovarajućih materijala, opreme i medijskih priključaka, pa sve do standardno usklađenog dizajna u skladu sa ATEX, GMP ili drugim smernicama. Sve usluge dobijate iz jednog izvora i imate korist od jednostavnog upravljanja projektom.

Osnovni dizajni

Oprema

Praktični primeri

Plan projekta

Tipične oblasti primene:

ü Doziranje

ü Merenje

ü Rukovanje toksičnim supstancama

ü Pretakanje

ü Flaširanje

ü Pranje

ü Čišćenje

ü Uzorkovanje

Osnovni dizajni – Temelj vašeg projektnog rešenja

Osnovni dizajni ekstrakcionih kabina VARIO‑Flow po meri obuhvataju promišljene, u praksi proverene konfiguracije. Izrađene su od nerđajućeg čelika i mogu biti gotovo bilo kojih dimenzija. Savršeno se integrišu u vaše laboratorijsko ili industrijsko okruženje – prilagođene zahtevima vaše primene i radnog okruženja

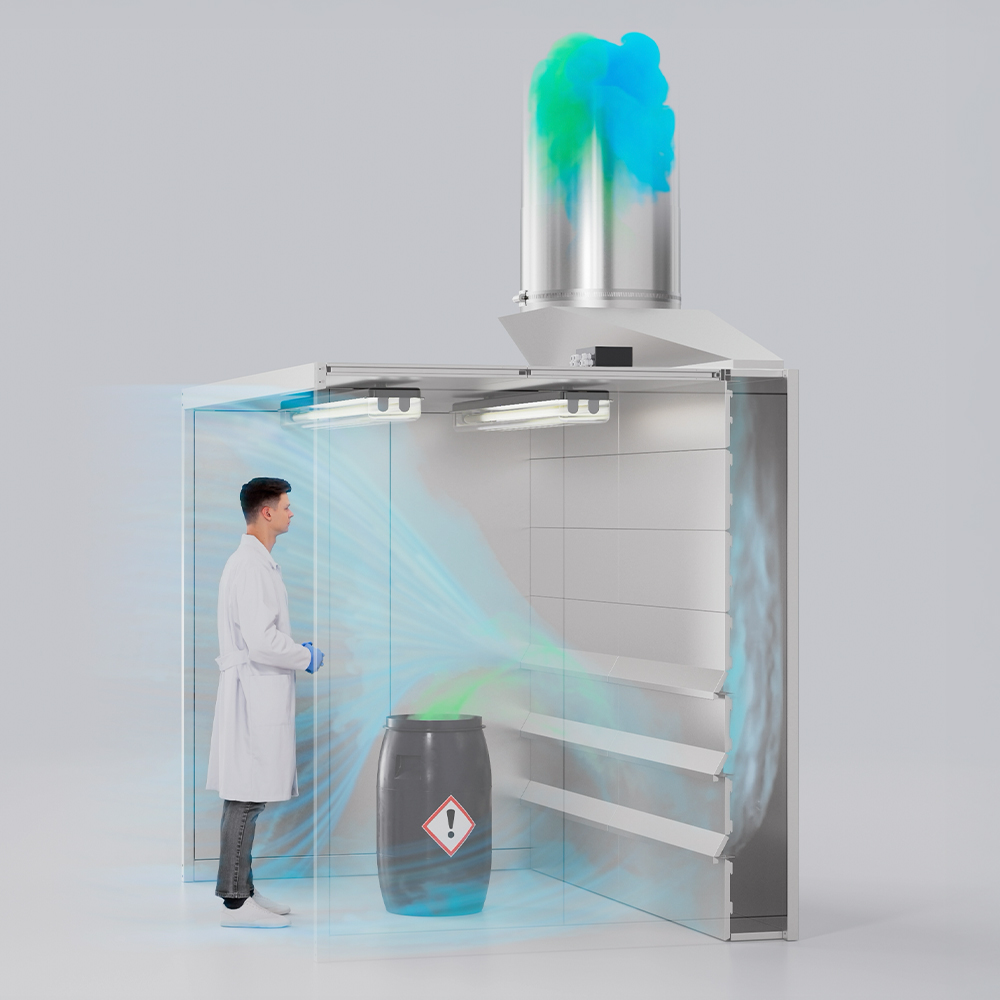

VARIO-Flow Suction Booth with Horizontal Displacement Flow

Horizontalni pomereni tok vazduha

ü Za tačne i ponavljajuće radne procese

ü Ekstrakcija pomoću horizontalnog pomerenog toka vazduha

ü Količina odvodnog vazduha od 5.900 do 11.900 m³/h

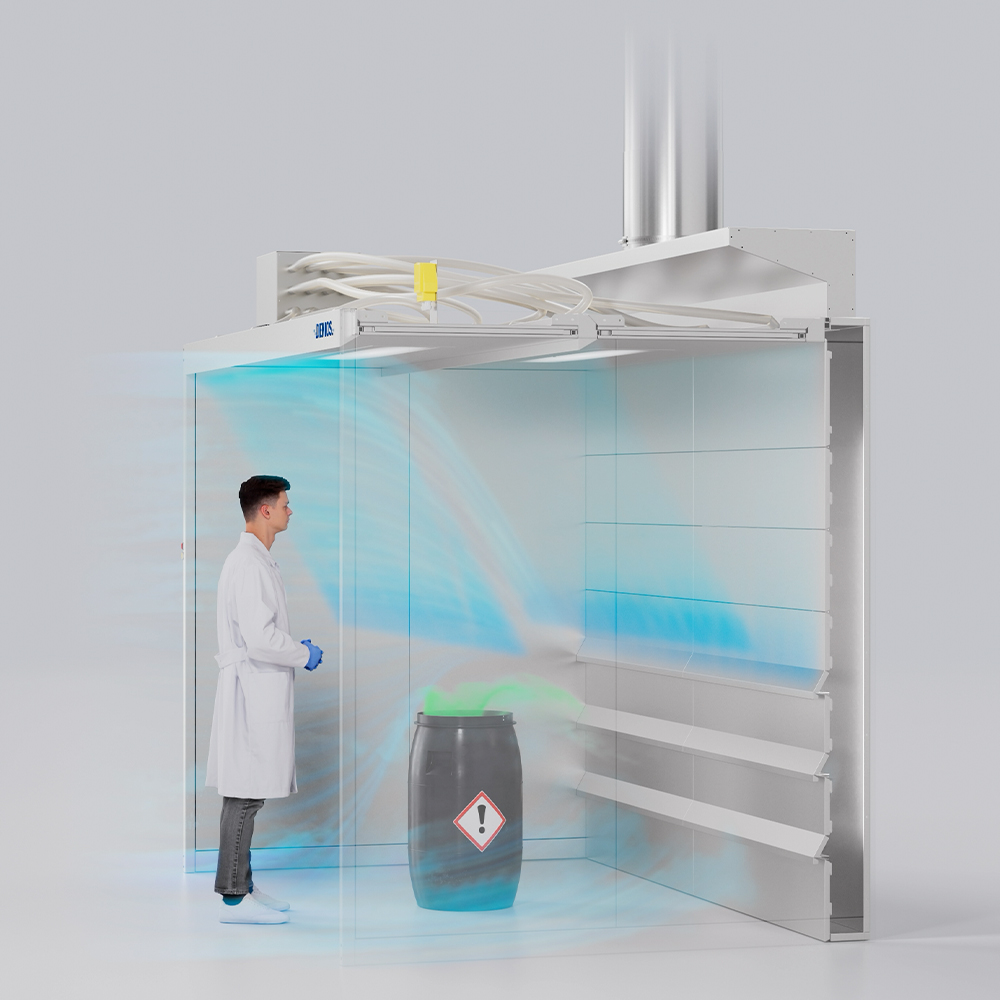

VARIO-Flow extraction cabin with displacement flow and stable supply air curtain

Pomereni tok vazduha sa stabilnom zavesom od svežeg vazduha

ü Za kontinuirani rad

ü Tehnologija ejektora stvara barijeru za čestice u vazduhu i time štiti disajne puteve i kvalitet vazduha u prostoriji

ü Količina odvodnog vazduha od 2.250 do 4.500 m³/h

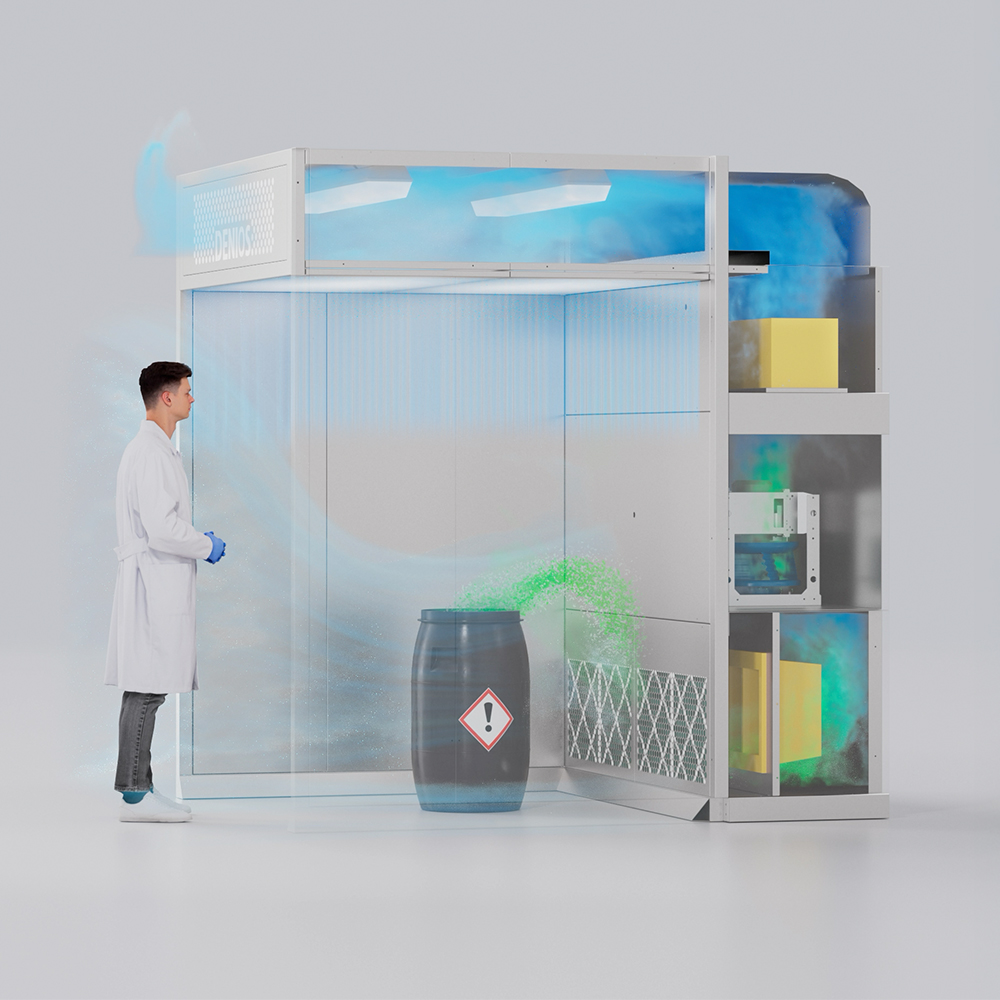

DENIOS Laminar Air Flow Cabin for Pharmaceutical Company

Pomereni tok vazduha sa stabilnom zavesom od svežeg vazduha i laminarna struja (LAF)

ü Za rukovanje prašinom i prahom, kao i za visoke zahteve čistoće

ü Ekstrakcija pomoću pomerenog toka vazduha kroz laminarni protok

ü Količina odvodnog vazduha od 2.250 do 4.500 m³/h

ü Usklađeno sa GMP / FDA standardima po potrebi, uključujući prateću dokumentaciju

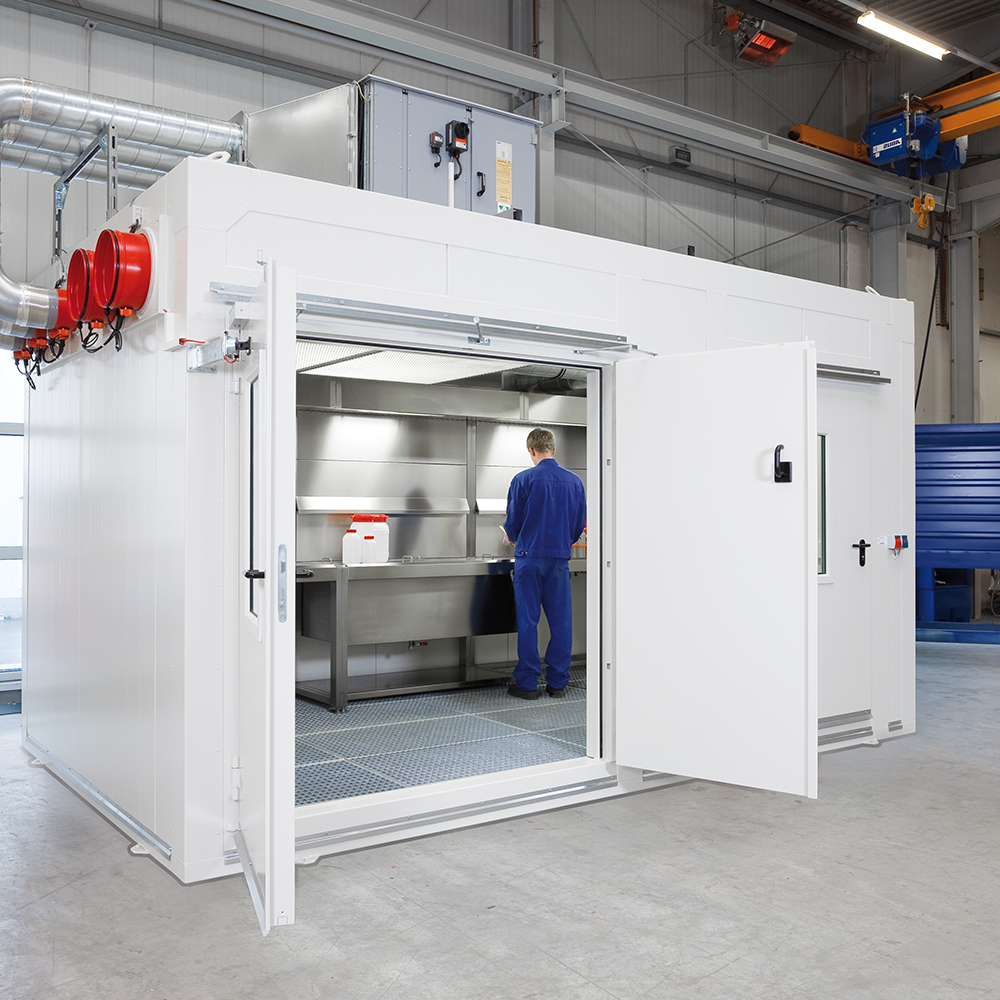

Kompletno rešenje u sobi ili kontejneru

ü Čiste sobe

ü Sistemi za uzorkovanje

ü Kontejneri sa protivpožarnom zaštitom

ü Laboratorijski kontejneri

Oprema – prema vašim zahtevima

VARIO‑Flow kabine za merenje i uzorkovanje po meri mogu se precizno prilagoditi vašim zahtevima u pogledu opreme. Bilo da se radi o dovodu medija, specijalnoj filter tehnologiji, trakastim zavesama ili delimičnom zastakljivanju – vi birate funkcije koje vaš svakodnevni rad čine sigurnijim, efikasnijim i udobnijim. Zahvaljujući našim decenijama iskustva, oslanjamo se na veliki broj proverenih koncepta rešenja

Praktični primeri kabina VARIO‑Flow izrađenih po meri

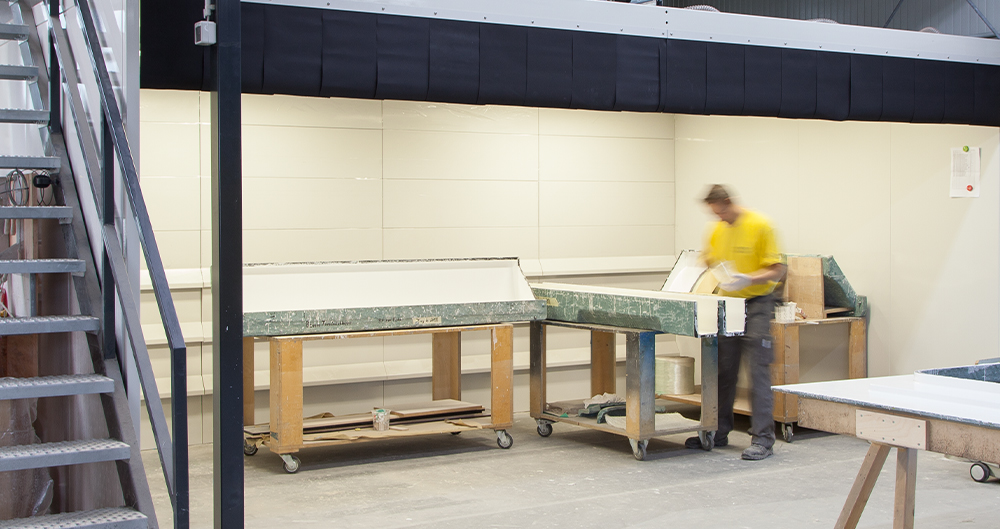

Extraction of hazardous emissions when processing epoxy resin

Ekstrakcija opasnih emisija tokom obrade epoksidne smole

ü Širina: 5.000 mm

ü Zaštita osoblja i prostora

ü Ekstrakcija opasnih emisija tokom obrade epoksidne smole

ü Mogućnost izbora između rada sa recirkulacijom vazduha ili odvodom vazduha

ü Poseban tehnički toranj uključujući ventilatorsku jedinicu i ćelije sa aktivnim ugljem

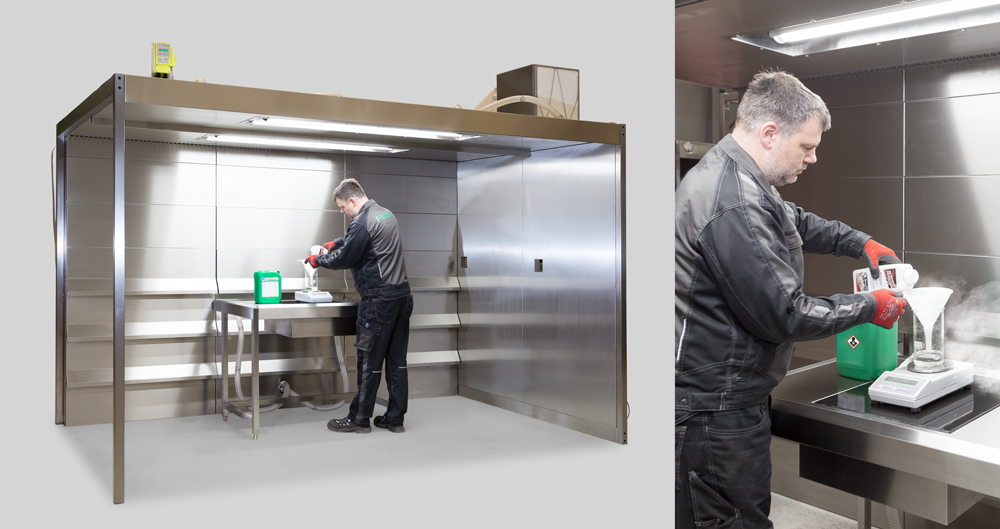

Optimum personal protection through the collection and extraction of powders and dusts

Ručno merenje i dopunjavanje za pripremu receptura

ü Optimalna lična zaštita kroz sakupljanje i ekstrakciju praškova i prašine

ü Slobodna radna stanica u potpunosti izrađena od visokokvalitetnog nerđajućeg čelika, 1.4301

ü Za povezivanje na postojeći sistem odvodnog vazduha

ü Radni sto – takođe povezan sa ejektorskim sistemom

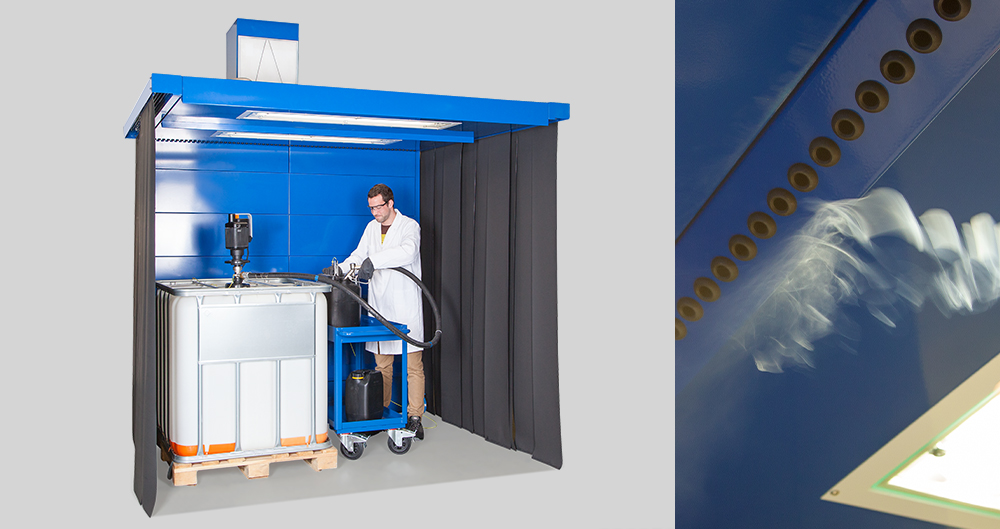

Transfer cabin with antistatic slat curtains for free access even from the sides

Transfer kabina sa antistatičnim trakastim zavesama

ü Slobodan pristup i sa bočnih strana

ü Transfer različitih hemikalija iz većih kontejnera kao što su burad i IBC kontejneri u manje posude

ü Zaštita zaposlenih od štetnih isparenja

ü Ovlašavanje haube postrojenja na postojeći plafon

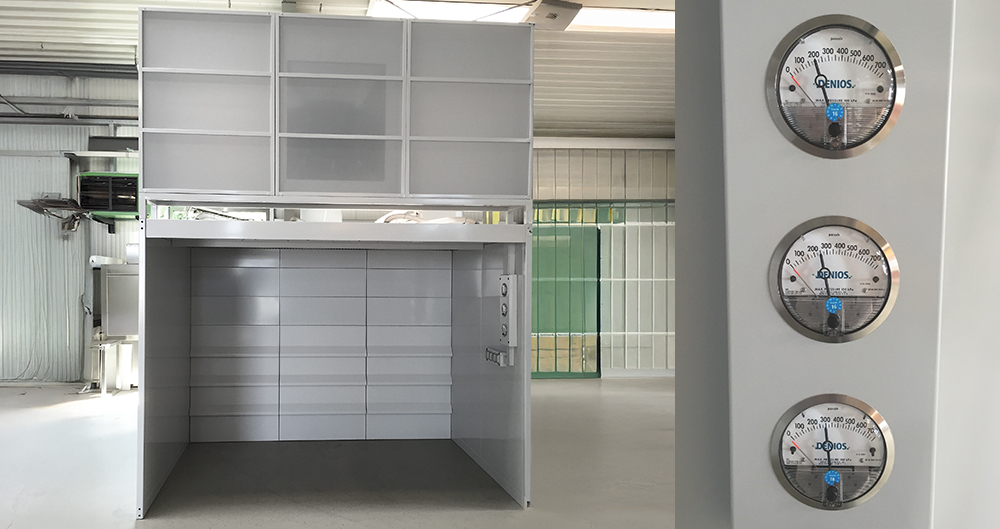

Decanting and weighing of hazardous dusts

Pretakanje i merenje opasnih prašina

ü Lična i periferalna zaštita

ü Sistem recirkulacije sa trostepenim filter sistemom od filtera za čestice (F9) i HEPA filter ćelijama (H13, H14), uključujući merenje diferencijalnog pritiska

ü Laminarni izlazni plenum na haubi sistema za recirkulaciju filtriranog vazduha u prostoriju
